JLCPCBさんに製造していただいた、メイン基板が届きました！

非常に丁寧な梱包でした。基板に破損などはなく、とてもきれいな状態で届けていただきました。

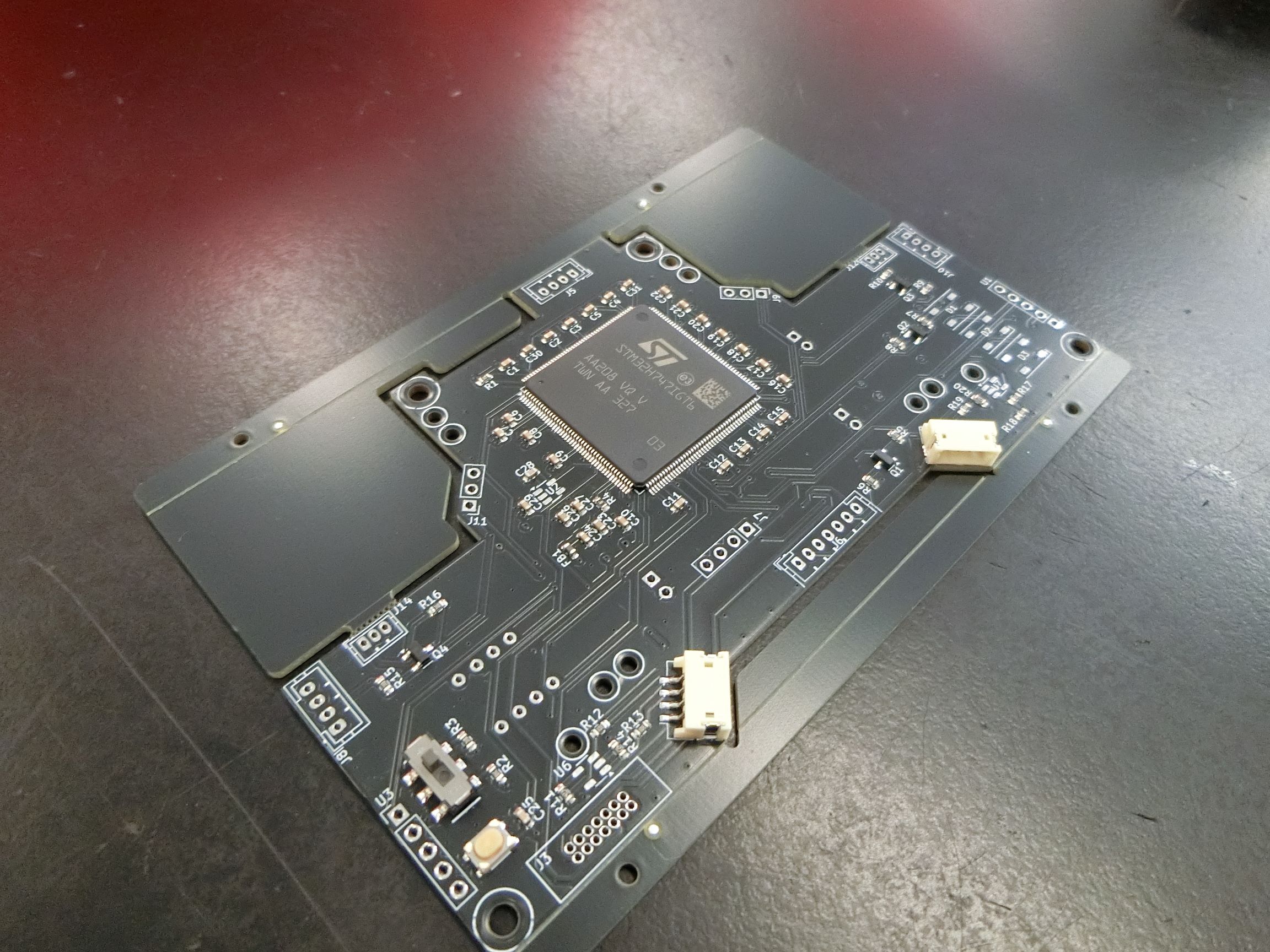

PCBAを頼むと、このように周りに固定用の治具？がついた状態で届きます。これは手で簡単に取り外すことができます。

マイコンやチップ部品、コネクタ、スイッチなどは、JLCPCBさんのPCBAで実装してもらいました。特にマイコンはピン数が多く、ピッチも狭いので、手で実装するにはとても難易度が高いので、PCBAは本当に助かっています。

機能紹介

電源基板との接続

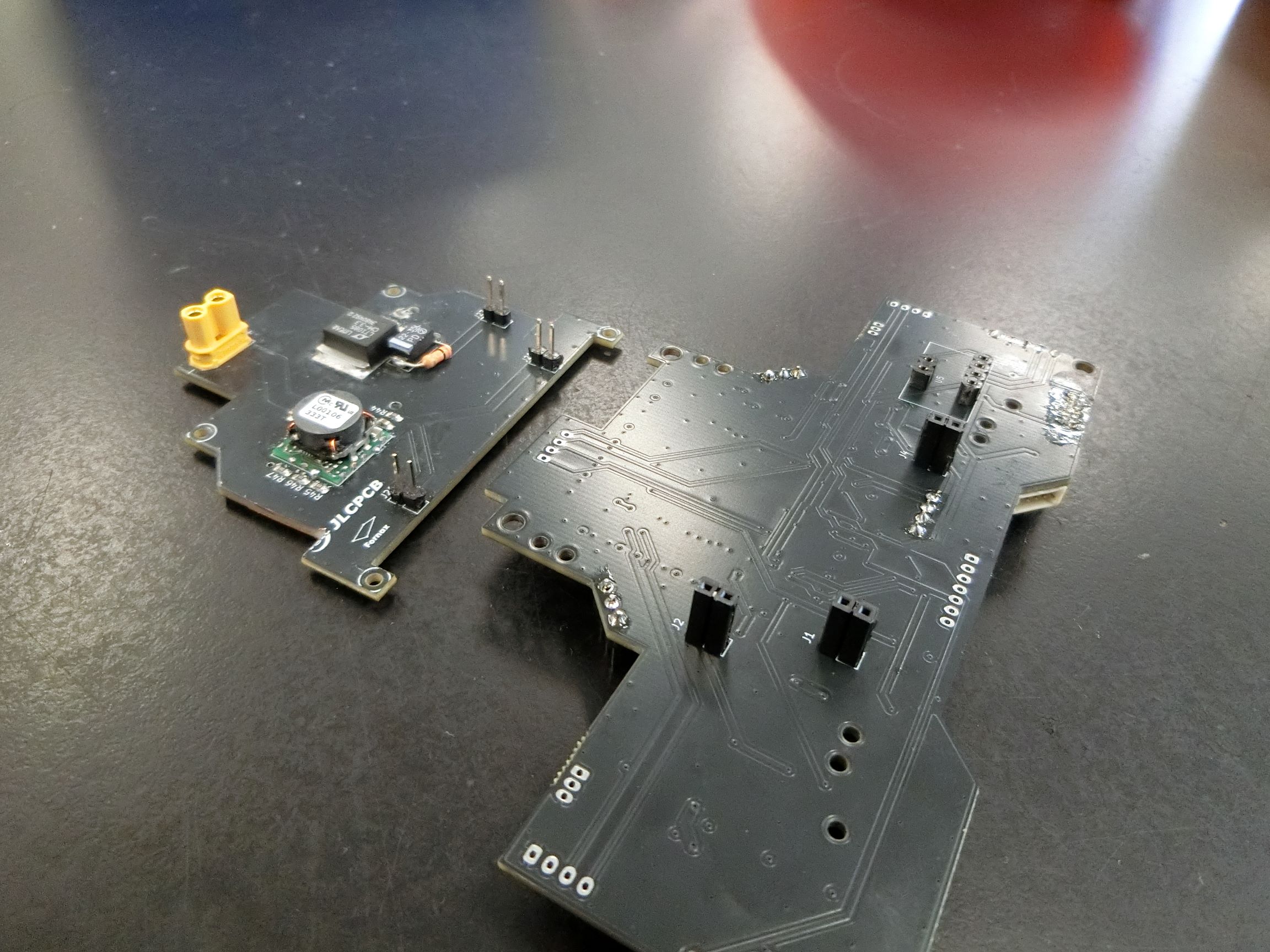

メイン基板のサイズ的に、電源回路までを一つに収めるのは難しく、前回のブログで書いた、電源基板と合体して使うようになっています。

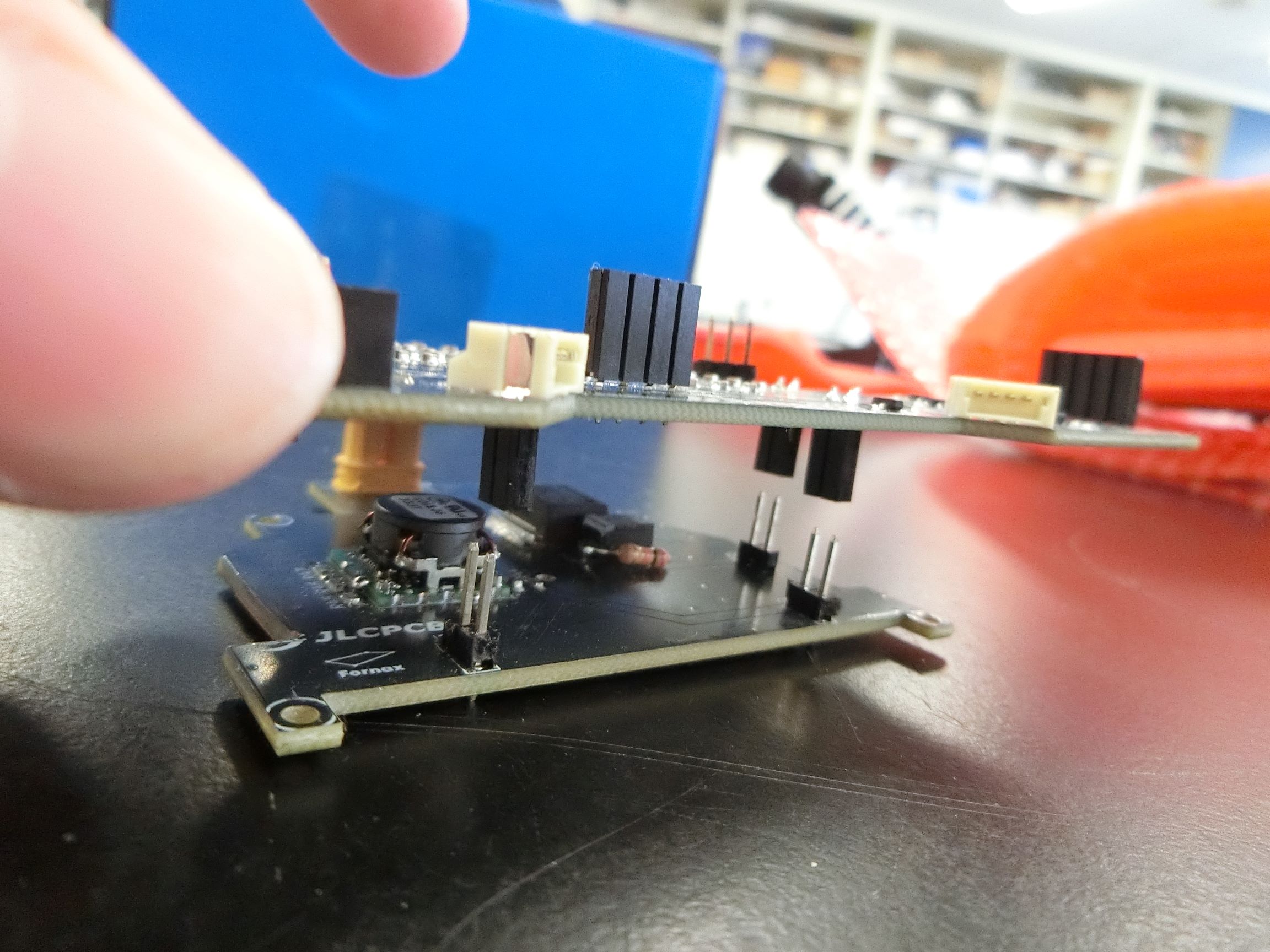

秋月電子通商で売っている、普通のピンヘッダ、ピンソケットを用いて、このように結合することができます。

ピンヘッダをピンソケットとつなげると、ちょうど11mmになります。このためだけに11mmのスペーサーを買って使っています。

もともと予定されていた設計ではなかったので、少し違法建築気味ですが、整備性をそこまで落とすことなくできたかなと思っています。

LiDAR基板との接続

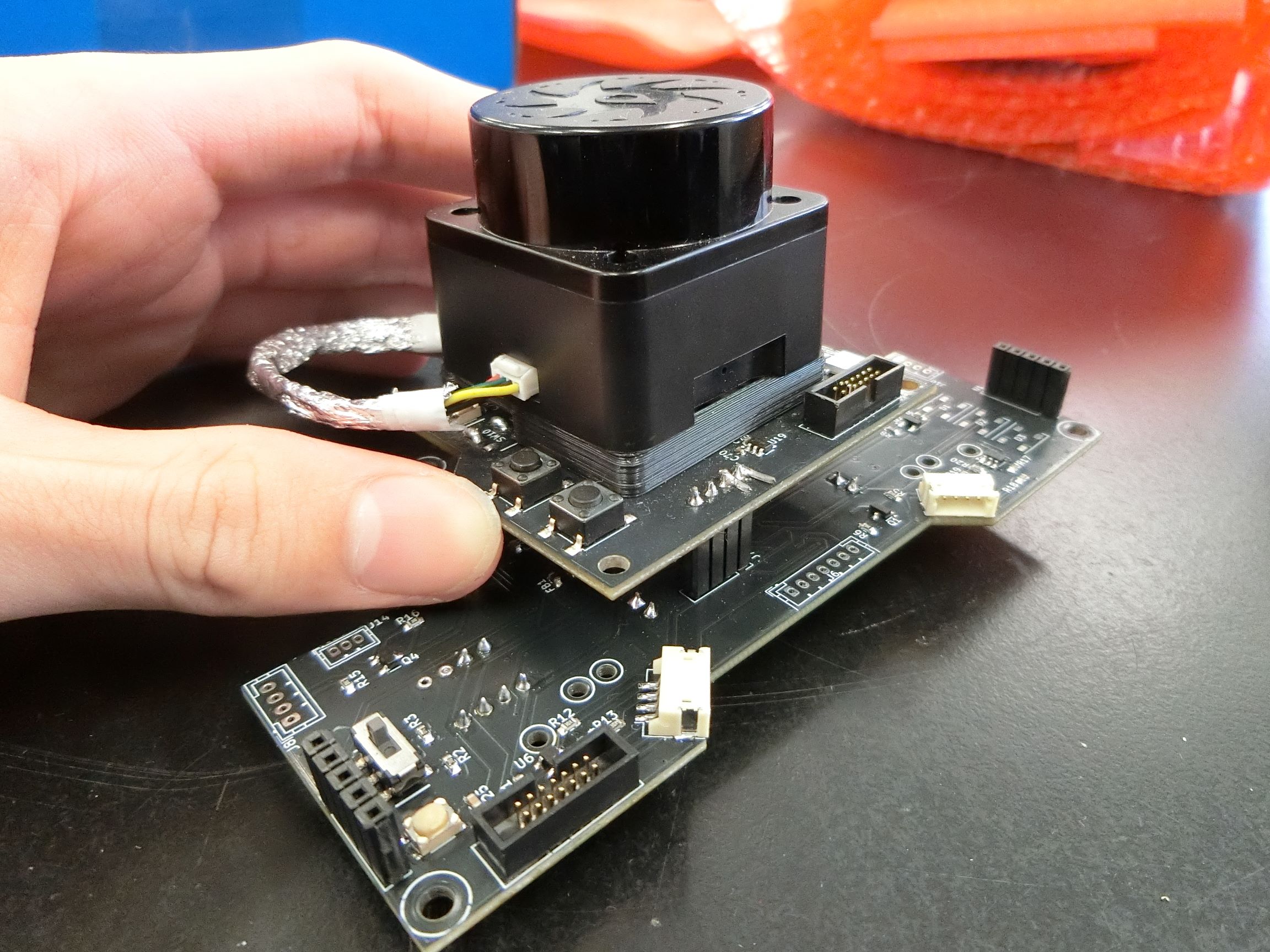

LiDAR基板との接続も、同様にピンヘッダで行っています。

キット投下

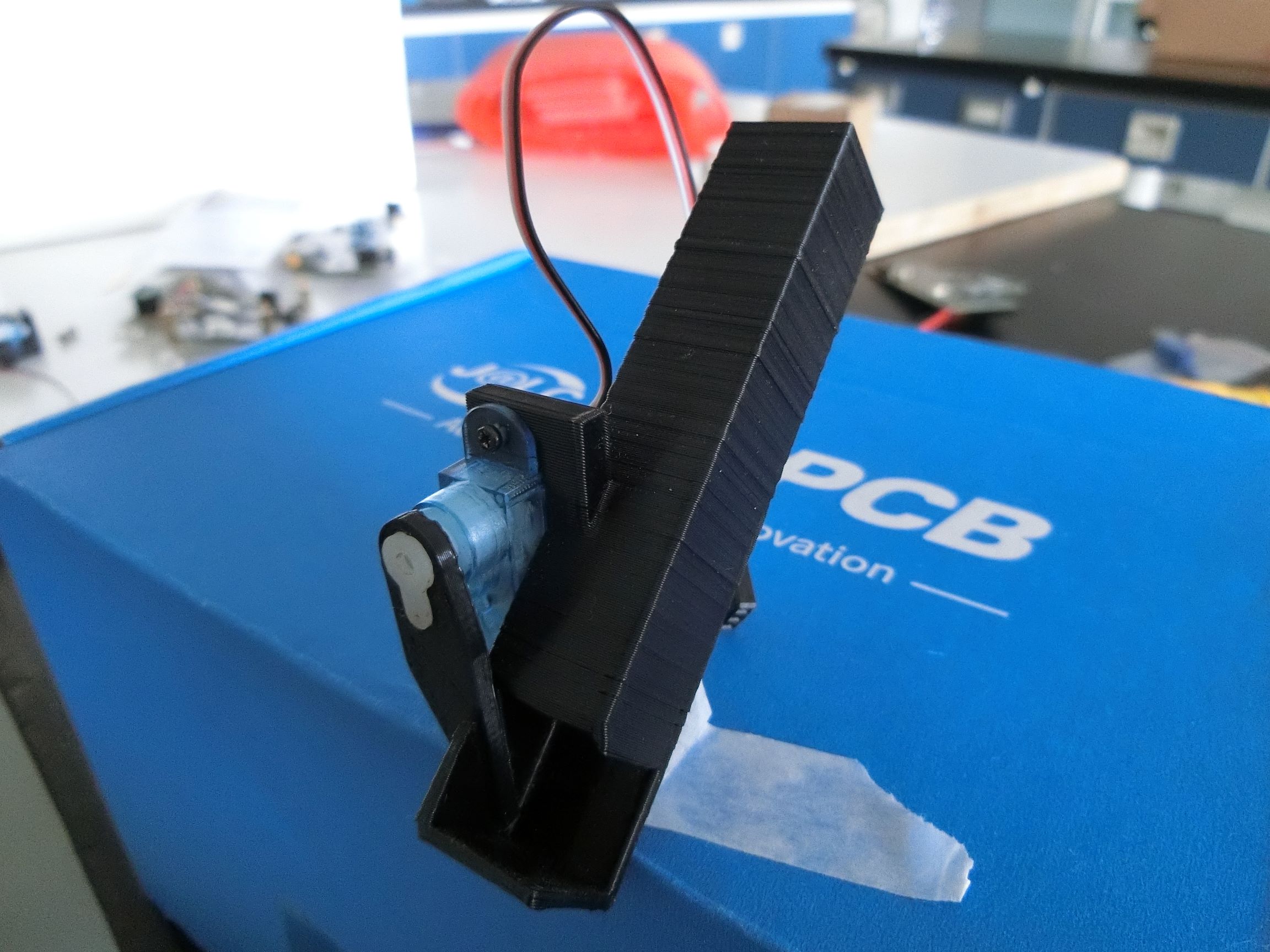

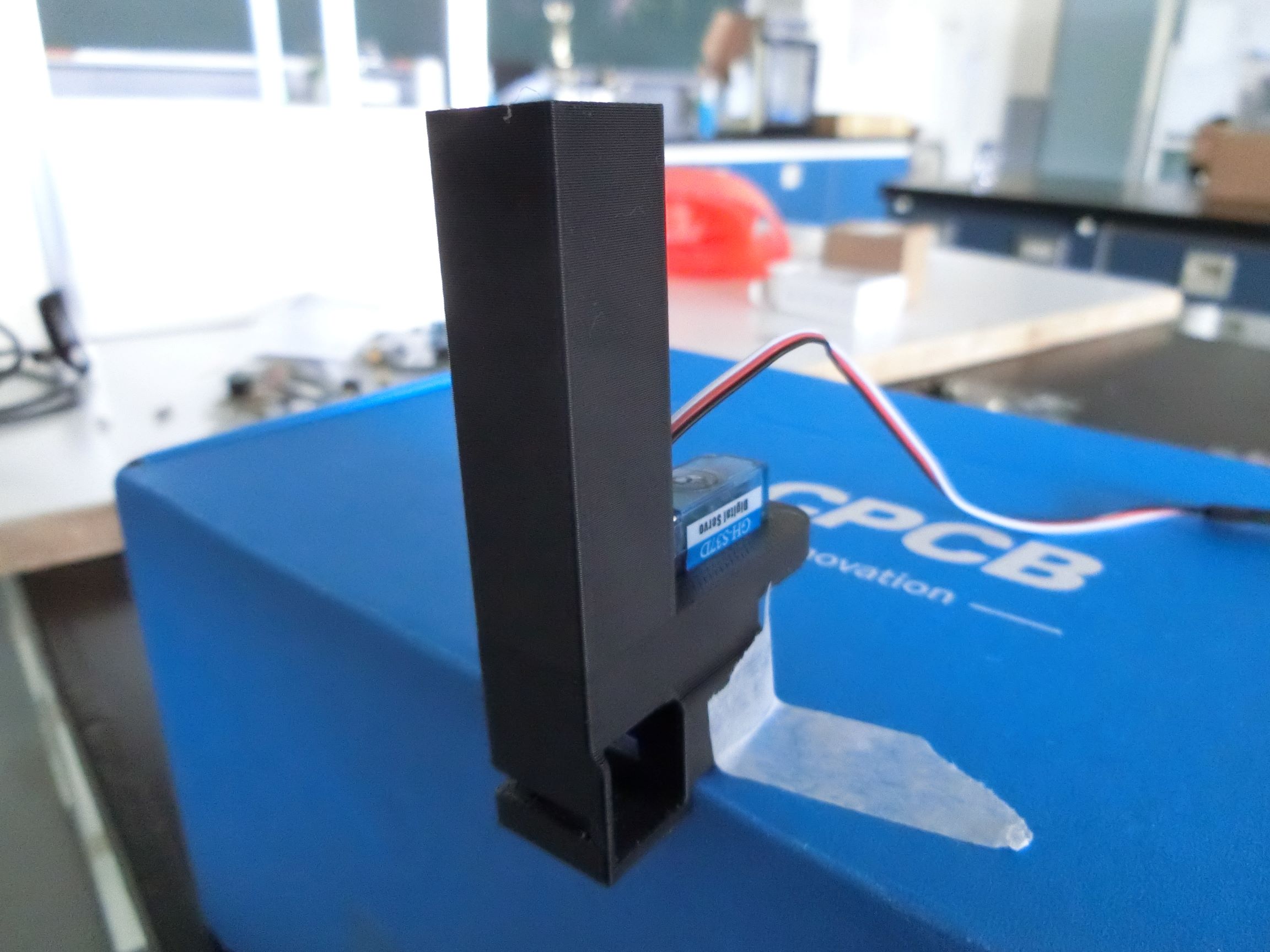

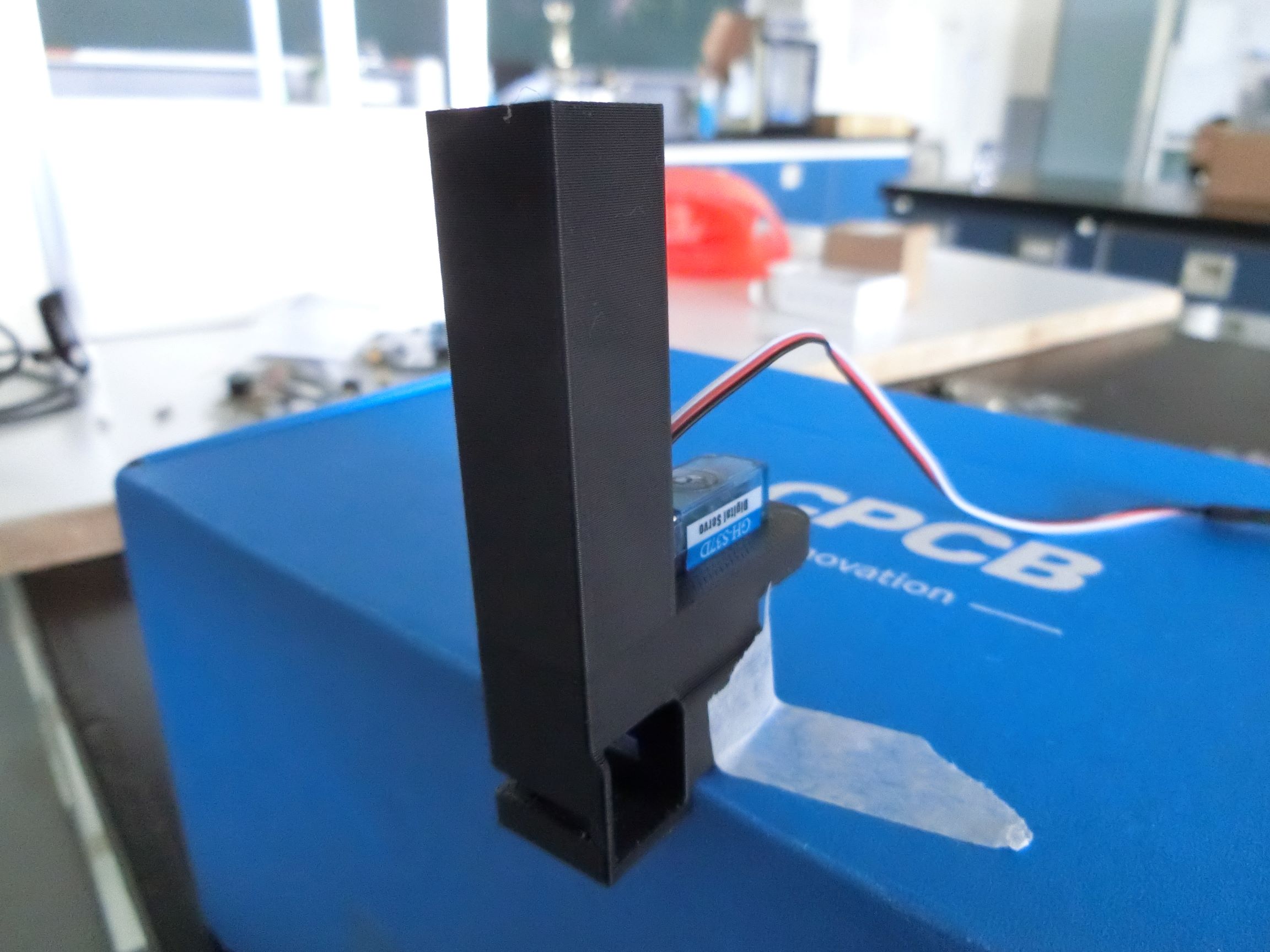

キット投下は２タイプ試作していて、それぞれこんな感じです。

このキット投下機構はたのロボ！さんのものを参考にしました。

通信

UnitV AI CameraやLiDAR基板、後ろ基板などと通信しています。通信方式はUARTです。

測距

基本的にはLiDARのみで壁にまつわる処理を行うのですが、一周100msぐらいかかり、制御周期が10Hz程度になってしまうので、直進時の補助的な役割としてToFセンサも採用しています。

バンパー

障害物検知用のバンパーには、ロードセルを使用しています。たのロボ！さんが使っていてよさそうだなと思ったので、使っています。

UI

何かとあると便利なNeoPixelを採用しています。明るいですよね。

スペック紹介

メインマイコン

メインマイコンはSTM32H747IGT6を採用しています。デュアルコアで、クロック周波数も480MHz/240MHz（デュアルコアでそれぞれクロック周波数が違う）と非常に速く、高速で処理が行えます。

この基板では他のいくつかとの基板のマイコンなどとの通信や、迷路探索の処理などを行います。

このマイコンの主なメリットは、性能が高いことと、ピン数が多いことです。
性能に関しては、ディスプレイを繋ぐと最新の2Dのゲームが動くレベルのようで、RCJにはかなりオーバースペックかもしれません。

また、GPIOのピン数や、各種通信のポート数も多くて便利です。

デメリットは、platformIOのArduino環境では使えないことです。stm32cubeIDE環境で書く必要があるので注意が必要です。

サーボモーター

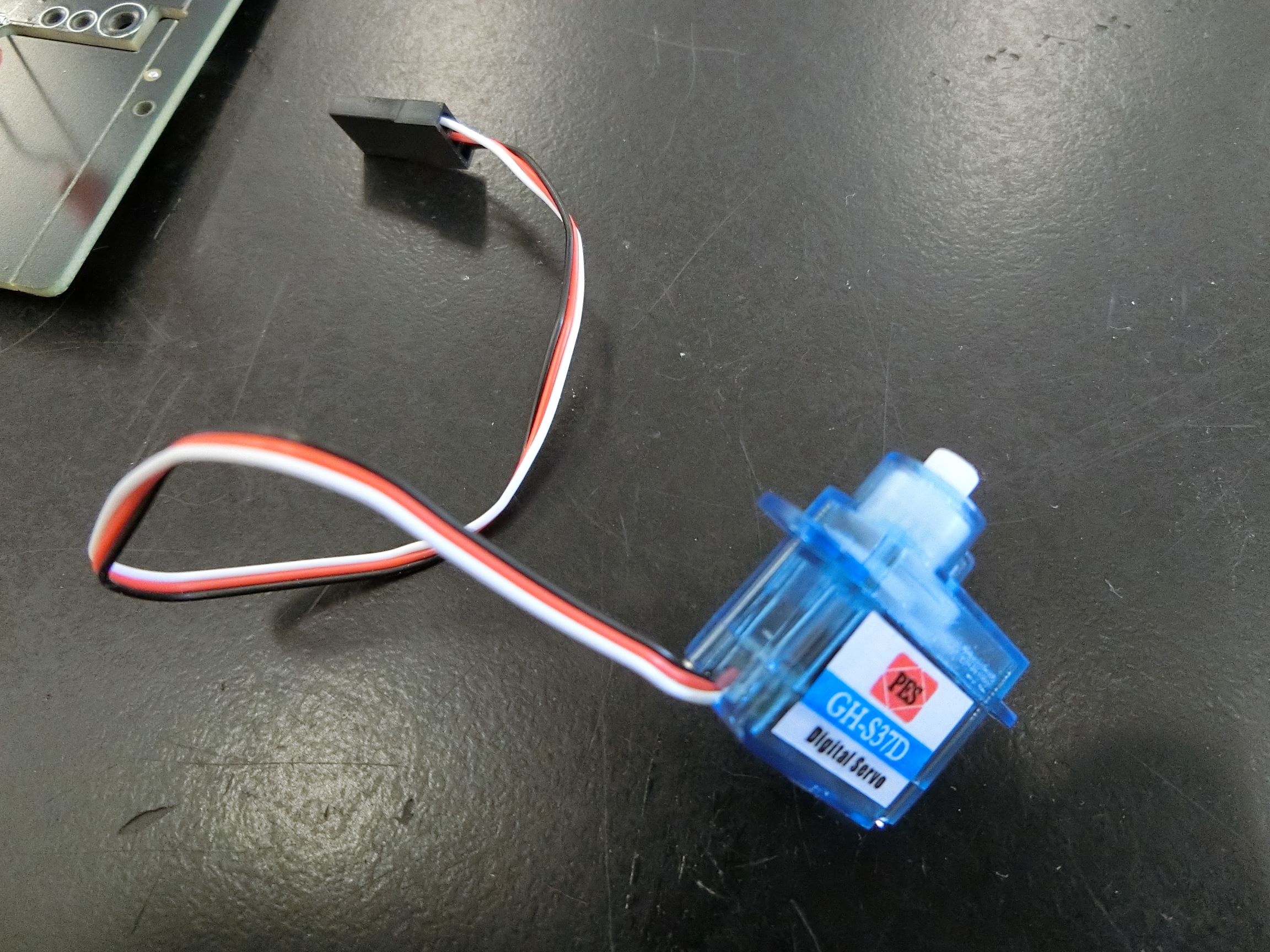

キット投下用のサーボモーターです。

このサーボモーターは通常のPWM制御で動作します。

NeoPixel

WS2812Bを採用しています。

ロードセル

ロードセルは信号をオペアンプで増幅して、アナログ端子に入れています。増幅率は2000倍くらいにしています。

ToFセンサ

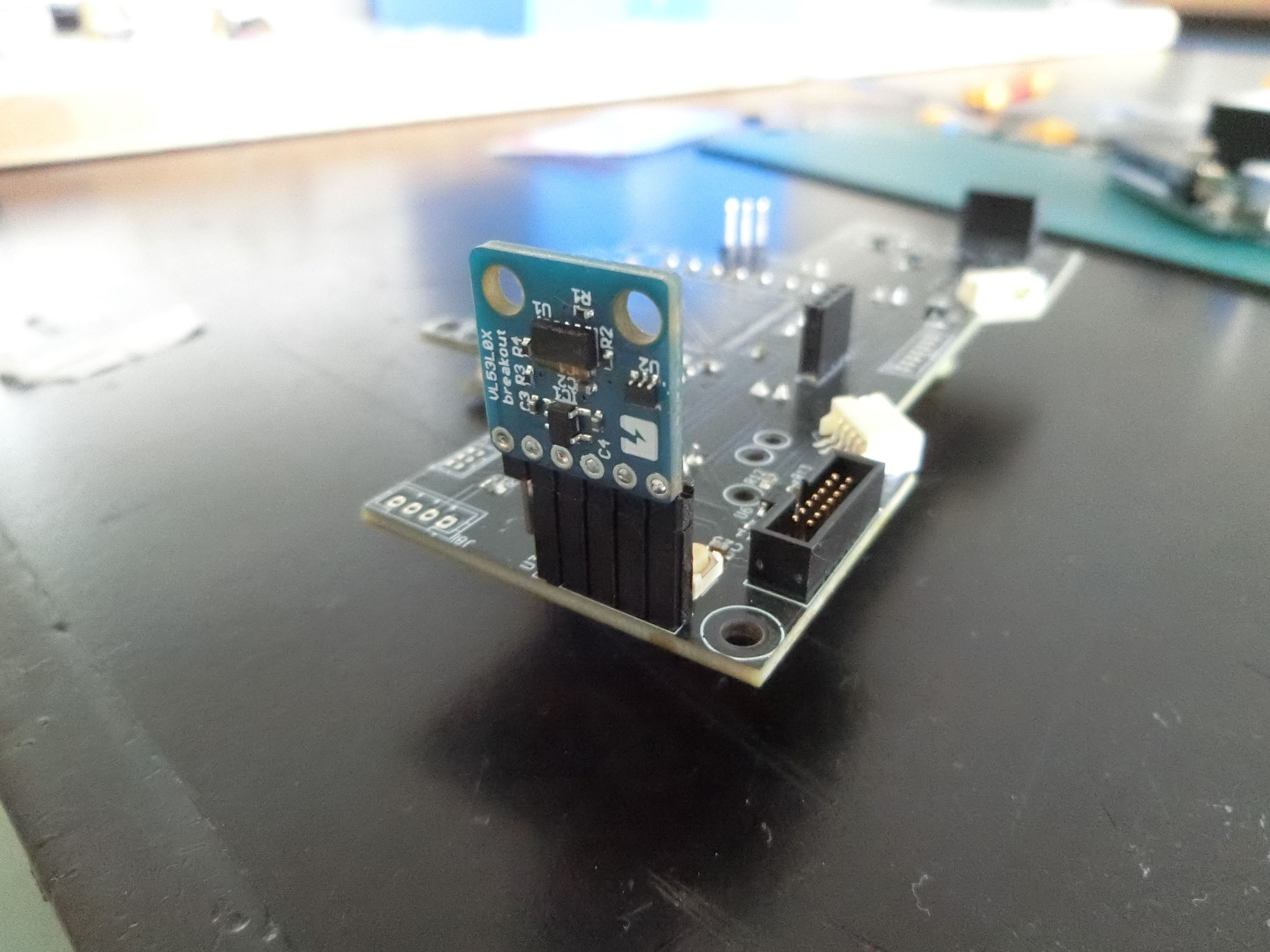

メイズ競技でよく使われている、VL53L0Xを採用しています。

JLCPCB

この基板を製造していただいた、JLCPCBさんについての紹介です。

JLCPCBさんに頼むと、非常に安価で基板を製造していただけます。この基盤は4層基盤なのですが、4層基板でも、100mmx100mm以下のサイズなら7$という驚異的な安さで作ってもらうことができます。

また、発注から到着までの時間が非常に短く、開発が殆ど滞ることなく進めることができます。（それでも、届くまでの期間は待ち遠しいですけどね！）

サイトのUIも非常にわかりやすく、特に何も設定しなくても発注できるため、どこで作るか迷っているならJLCPCBがおすすめです。

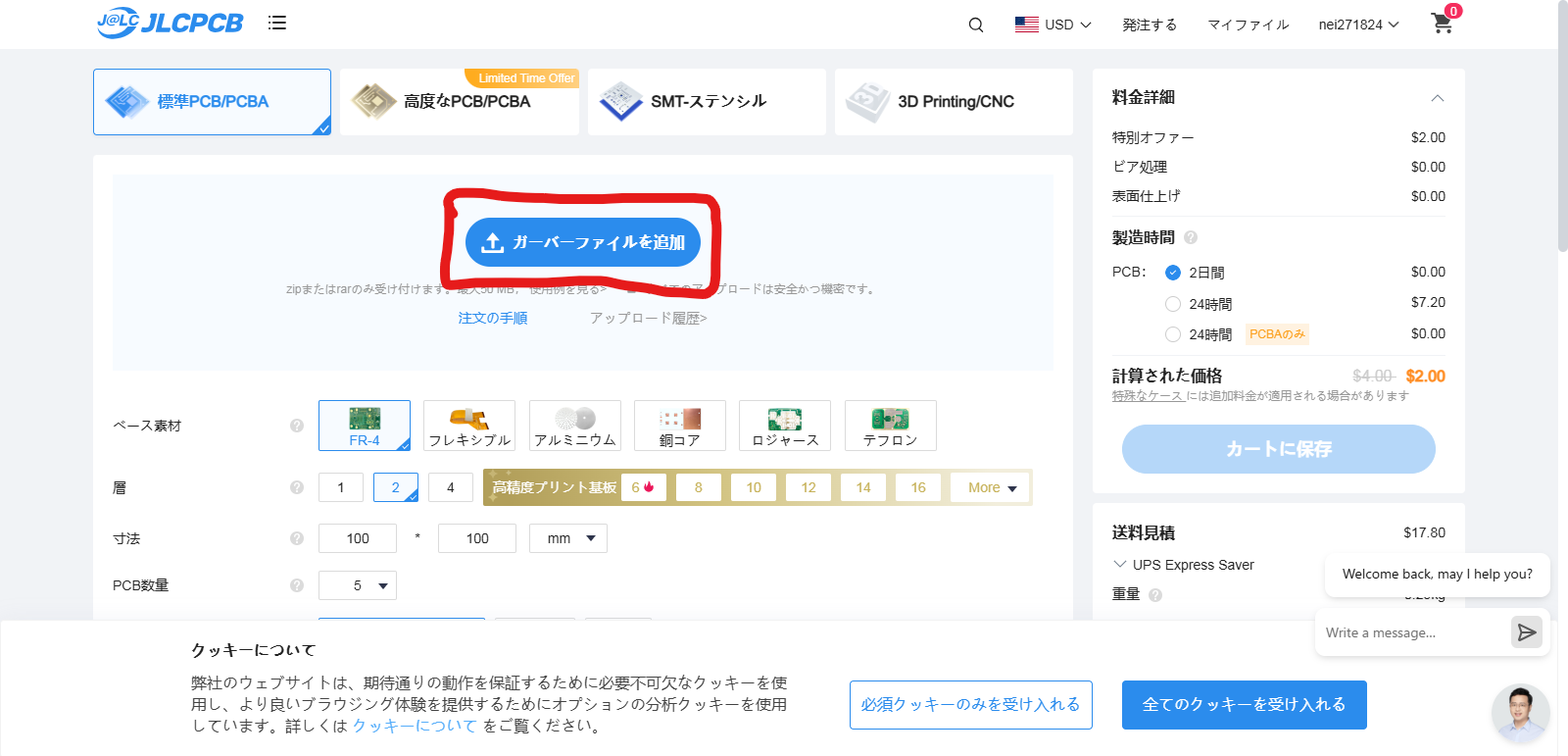

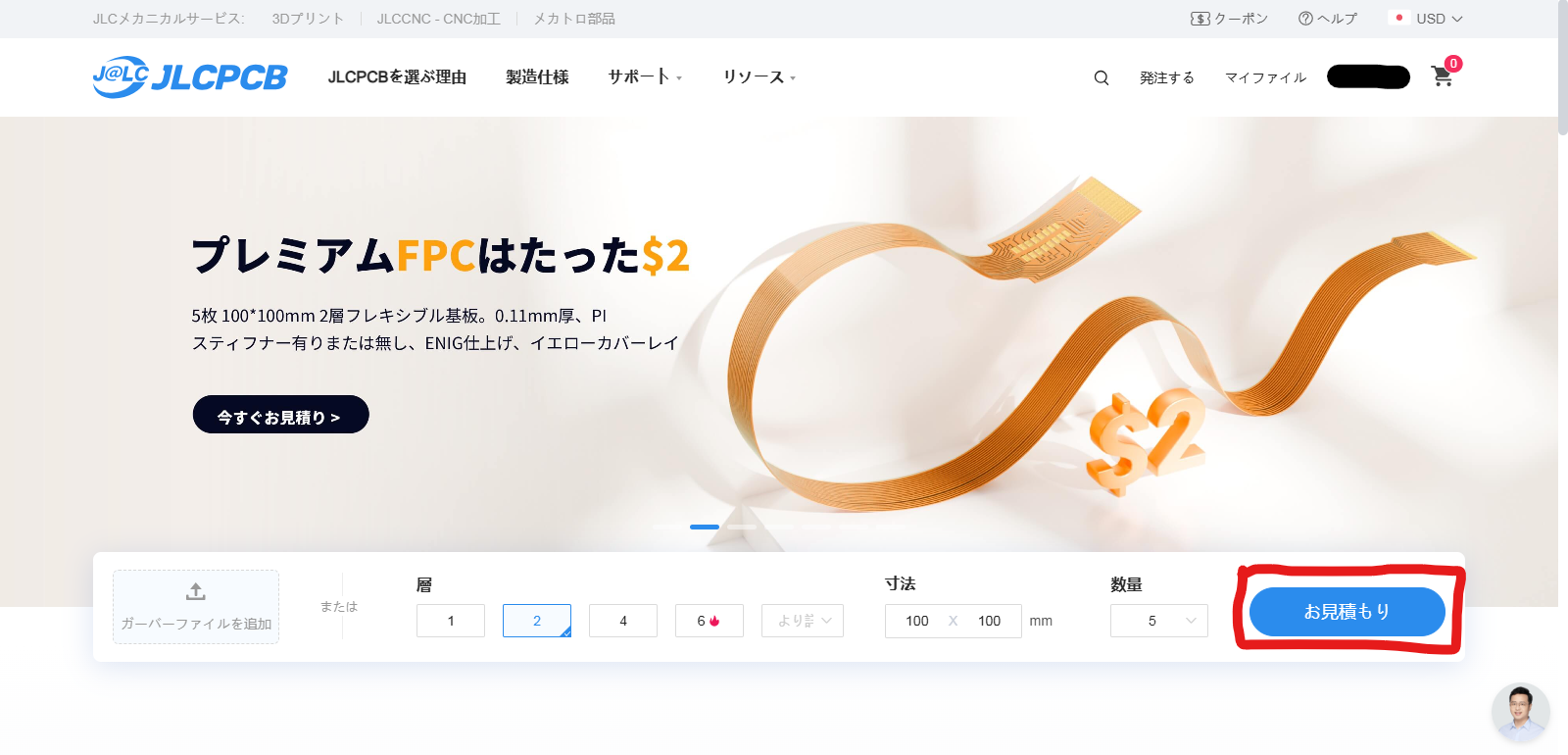

「お見積り」をクリック→「ガーバーファイルを追加」をクリック→自分の作った基板データをアップロード

困ったことがあれば右下のチャットから相談できます。本当に助かりました。

今なら新規ユーザーに60$クーポンももらえるみたいです。お得ですね。

下のリンクから利用できます。

https://jlcpcb.com/JPV

最後まで読んでいただきありがとうございました！
